1. Halcon基础

1.1. 图像采集和XLD

1. 通道分解和组合

   * Image Acquisition 01: Code generated by Image Acquisition 01
    read_image (img, 'C:/Users/SKQ/Desktop/fruit.jpg')

    count_channels(img,channelNum)
    for i:=1 to channelNum by 1
        access_channel(img,currentCnlImg,i)
        stop()
    endfor
    *分解通道
    decompose3 (img,R,G,B)
    *合并通道
    compose3(R,G,B,RAddG)


2. 图像获取、阈值分割

    * Image Acquisition 01: Code generated by Image Acquisition 01
    *关闭窗口
    dev_close_window()
    read_image (img, 'egypt1.png')
    *获取图像尺寸
    get_image_size(img,width,height)
    *显示图片
    dev_open_window(0,0,width,height,'black',Whandle)
    dev_display(img)
    *阈值分割
    threshold (img, region, 23, 131)
    *显示结果
    dev_display(region)


3. 数据结构

   n:=20
    arr[0]:='asad'
    arr[10]:=30
    arr[9]:=n*arr[10]

    *初始化一个数组，指定输出
    tuple_gen_const(100,13,nums)

    *初始化一个输出
    nums:=gen_tuple_const(10,1234)


4. 流程分支

    a:=10
    if (a<=0)
        * true为1
        y:=true
    elseif(a!=10)
        *false为0
        y:=false
    else
        y:=20
    endif


    score:=90
    if(score>90 and score<=100)
        result:='优秀'
    endif



    * switch结构
    result:=''
    idx:=1
    switch (idx)
    case 1:
        result:='OK'
        break
    case 2:
        result:='NG'
        break
    case 3:
        result:='NONE'
        break
    default:
        result:='ERROR'
    endswitch


5. 循环结构

    *建立一个空数组
    arr:=[]
    * for
    for i:=1 to 10 by 1
        arr[i-1]:=i
    endfor
    stop()
    *arr=[1, 2, 3, 4, 5, 6, 7, 8, 9, 10]

    *数组赋值的特殊语法
    arr:=[]
    for i:=1 to 10 by 1
        arr:=[arr,i]
    endfor
    stop()
    *arr=[1, 2, 3, 4, 5, 6, 7, 8, 9, 10]

    *break
    arr:=[]
    for i:=1 to 10 by 1
        if(i==3)
            continue
        endif
        if(i==7)
            break
        endif
        arr:=[arr,i]
    endfor
    * arr=[1,2,4,5,6]


    * While循环
    flag:=false
    arr1:=[]
    num:=5
    i:=0
    while(flag==false)
        if(i==num)
            flag:=true
        else
            arr1:=[arr1,i]
            i:=i+1
        endif
    endwhile
    * arr1=[0,1,2,3,4]


    * repeat until循环
    flag:=false
    arr2:=[]
    j:=0
    cnt:=10
    repeat
        arr2:=[arr2,j]
        if(j==cnt)
            flag:=true
        else
            j:=j+1
        endif
    until (flag=true)


6. ROI绘制

    dev_close_window()
    * Image Acquisition 01: Code generated by Image Acquisition 01
    read_image (img, 'C:/Users/Public/Documents/MVTec/HALCON-18.11-Progress/examples/images/claudia.png')

    dev_open_window_fit_image(img,0,0,-1, -1, WindowHandle)

    dev_display(img)

    *交互式画图，程序执行时在窗口绘画ROI，点击右键完成绘制，程序继续执行
    draw_rectangle1(WindowHandle,r1,col1,r2,col2)
    *生成ROI
    gen_rectangle1 (ROI_0, r1,col1,r2,col2)
    *减少处理区域
    reduce_domain(img,ROI_0,img_reduced)
    dev_display(img_reduced)

    *多边形
    draw_polygon(ROI,WindowHandle)
    *填充
    shape_trans(ROI,filled,'convex')
    reduce_domain(img,filled,img_reduced)


1.1.1. XLD

extended line descriptor，扩展的直线描述符，是一种描述亚像素的数据结构。

1. 亚像素级边缘提取

    * Image Acquisition 01: Code generated by Image Acquisition 01
    *关闭窗口
    dev_close_window()
    read_image (img, 'fabrik')
    *打开适应图片大小的窗口
    dev_open_window_fit_image(img,0,0,-1,-1,Whandle)

    edges_sub_pix(img,edges,'canny',2,12,22)
    *显示
    dev_display(edges)


1.2. 平移、旋转和缩放

1.2.1. 基础理论

1.2.1.1. 矩阵

1. 概念 在数学中，矩阵（Matrix）是一个按照长方阵列排列的复数或实数集合 [1] ，最早来自于方程组的系数及常数所构成的方阵。这一概念由19世纪英国数学家凯利首先提出。

A matrix is a two-dimensional array of scalars.矩阵是标量的二维数组。

1. 性质
   • 行向量和列向量 对于R*C的矩阵，有R个不同的行向量和C个不同的列向量 示例：

• 单位矩阵和零矩阵
  • 单位矩阵：从左上角到右下角的对角线上的元素都为1，其他元素都为0
  • 零矩阵：所有元素都为0

1. 运算
   • 矩阵和标量相乘 矩阵和标量相乘，相乘后对应位置的元素等于标量和元素的乘积
   • 相加相加 只有同型（都是m*n）的矩阵能够相加，相加后结果是矩阵，对应元素是两个矩阵对应位置的值的和
   • 矩阵相乘

当矩阵只有一列，矩阵-矩阵的乘法编程矩阵-向量乘法，结果是一个列向量。

1.2.1.2. 矩阵应用

有一些二维和三维的矩阵很实用，比如旋转、缩放和剪切的矩阵。

1.2.1.2.1. 平移矩阵

1.2.1.2.2. 旋转矩阵

http://immersivemath.com/ila/ch06_matrices/ch06.html?#auto_label_435

1.2.1.2.3. 缩放矩阵

缩放矩阵和坐标向量相乘，结果为[fxrcos(θ),fyrsin(θ)]，可以看做x和y坐标分别乘了一个缩放系数得到缩放后的坐标。

1.2.1.2.4. 剪切矩阵(shearing matrix)

1.2.1.3. 矩阵的运算法则

1.3. 几何变换

常见的几何变换包括旋转、平移、缩放、镜像、转置、错切等，以及几种组合变换，包括刚体变换、相似变换、仿射变换和投影变换

1.3.1. 刚体变换

刚体变换也称为欧式变换，刚体变换只包含平移和旋转。

1.3.2. 相似变换（similarity transformation）

1. 概念 相似变换：由一个平面/立体图形变换到另一个平面/立体图形，在改变过程中保持形状不变，大小、方向、位置可变。

2. 性质 任何相似变换都可以分解为等比例缩放、平移、旋转的组合。

1.3.3. 仿射变换（affine transformation）

1. 概念 仿射变换：由一个平面/立体图形变换到另一个平面/立体图形，在改变过程中保持直线和平行线不变，大小、方向、位置可变。

仿射变换和相似变换的区别在于允许图形任意倾斜、在两个方向上任意伸缩。

1. 性质 任何仿射变换都可以分解为缩放、平移、旋转、切变(shearing)的组合。

1.3.4. 投影变换（单应性变换）

投影变换不保证直线投影之后的平行关系

1.3.4.1. 应用

单应性在计算机视觉领域是一个非常重要的概念，它在图像校正、图像拼接、相机位姿估计、视觉SLAM等领域有非常重要的作用。

投影变换相关的halcon算子: hom_vector_to_proj_hom_mat2d

1.3.5. 插值

1. 概念 插值：利用已知数据预测位置数据

图像插值：给定一个像素点，根据它周围像素点的信息来对该像素点的像素进行预测。

1. 为什么需要插值？ 输入图像矩阵m*n，其中的元素都是整数值，经过几何变换后元素可能变成非整数值，此时需要将非整数转换为整数输出。 插值是为了保证变换后的图像和原始图像差别尽可能小。
2. 常见的插值算法
   • 最近邻：选取离目标点最近的灰度值作为新的插入点的灰度值
   • 双线性
   • 双三次

1.3.6. halcon应用

1. 平移

    read_image (img,'claudia')
    *获取图像尺寸
    get_image_size(img,width,height)
    *打开窗口
    dev_open_window(0,0,width,height,'black',WindowHandle)
    *显示图像
    dev_display(img)
    * 定义平移矩阵
    hom_mat2d_identity (matIdentity)
    hom_mat2d_translate(matIdentity,height/2,height/2,matTranslate)
    *平移变换
    affine_trans_image(img,imgAffined,matTranslate, 'constant', 'true')
    affine_trans_image(img,imgAffined2,matTranslate, 'constant', 'false')

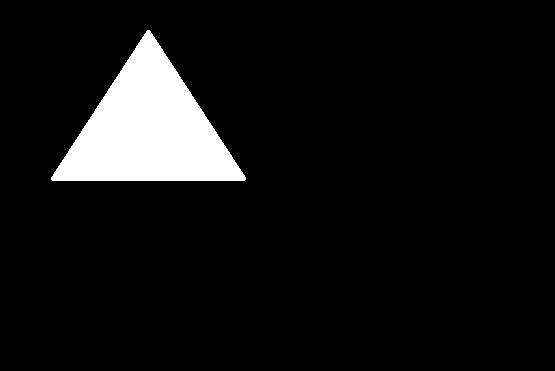

2. 仿射变换（平移、旋转、缩放) 测试图：



   read_image (img,'C:/Users/SKQ/Desktop/tri.png')
    *获取图像尺寸
    get_image_size(img,width,height)
    *打开窗口
    dev_open_window(0,0,width,height,'black',WindowHandle)
    *显示图像
    dev_display(img)
    rgb1_to_gray(img,grayImg)
    threshold (grayImg, Regions, 202, 255)
    *获取中心
    area_center(Regions,area,row,col)
    *平移
    hom_mat2d_identity(mat)
    hom_mat2d_translate (mat,height/2-row,width/2-row,matTranslate)
    affine_trans_image(img,imgTranslated,matTranslate,'constant', 'false')
    *旋转
    hom_mat2d_rotate(mat,-3.14/2,height/2,width/2,matRotate)
    affine_trans_image(imgTranslated,imgRotated,matRotate,'constant', 'false')
    * 缩放
    * hom_mat2d_scale(mat,2,2,0,0,matScale)
    hom_mat2d_scale(mat,2,2,height/2,width/2,matScale)
    affine_trans_image(imgRotated,imgScaled,matScale,'constant', 'false')


1.4. 匹配

1. correlation-based matching，基于相关性的匹配，基于灰度值
2. shape-based matching，基于形状的匹配，基于提取的边缘生成特征模型来匹配
3. component-based matching，可以看做高级的形状匹配，高级之处在于特征可以由可以移动的多个部分（旋转和平移）组成
4. local deformable matching，局部变形匹配，跟形状匹配类似，但可以对形变进行处理并返回矫正的特征模型。
5. perspective deformable matching，透视变形匹配，跟形状匹配类似， 可以对强透视形变进行处理。
6. descriptor-based matching，跟透视形变匹配类似，主要区别在于基于点而不是边缘来创建和查找匹配模型。
7. 3D matching，由许多不同的方法组成
8. point-based matching，基于点的匹配，目的是合并两幅重叠的图像，匹配的结果是从一幅图像到另一幅图像的映射。

1.5. 图像增强

1.5.1. 概念

图像增强：有目的地强调图像的整体或局部特性，讲原来不清晰的图像变得清晰或强调某些感兴趣的特征，扩大图像中不同物体特征之间的差别，抑制不感兴趣的特征、改善图像质量、丰富信息量，加强图像判读和识别效果，满足某些特殊分析的需要。

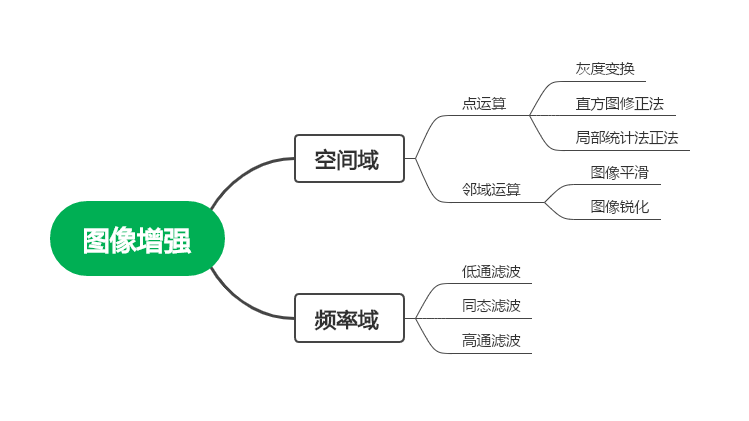

1.5.2. 分类

1.5.2.1. 空间域

1.5.2.1.1. 点运算

1.5.2.1.1.1. 灰度变换

灰度变换包括：线性灰度变换、分段线性灰度变换、非线性灰度变换 相关算子：

1. 取反算子 invert_image(Image:ImageInvert::)

   公式：g’:=255-g

2. 增强算子 emphasize(Image : ImageEmphasize : MaskWidth, MaskHeight, Factor : )

   公式：res:=round((orig-mean)*Factor)+orgi

3. 缩放算子 scale_image(Image : ImageScaled : Mult, Add : )

   公式：g’:=g*Mult+Add

1.5.2.1.1.2. 直方图修正

1.5.2.1.2. 邻域运算

1.5.2.1.2.1. 图像平滑

1. 噪声
2. 均值滤波 适合去除高斯噪声
3. 中值滤波 适合去除椒盐噪声

1.5.2.1.2.2. 图像锐化

锐化：增强图像的边缘或轮廓，突出边缘和轮廓信息，原理是边缘检测。

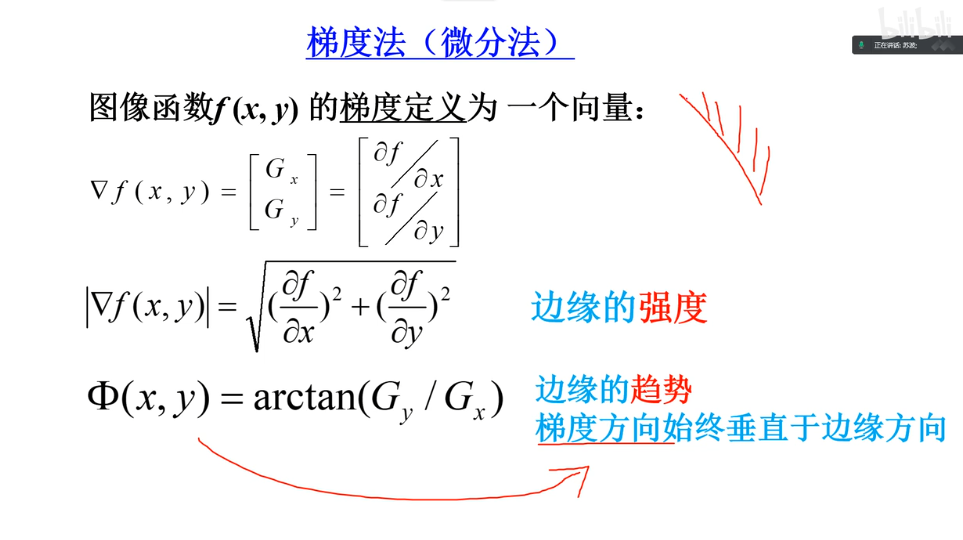

边缘检测一般是基于梯度法（微分法）：

1. 基于一阶导数：一阶导数极值点为边界，包括Robert/Cross算子、Prewitt算子、Sobel算子、Krisch算子等
2. 基于二阶导数：二阶导数过零点处为边界，包括Canny算子、Laplacian算子、Log算子等

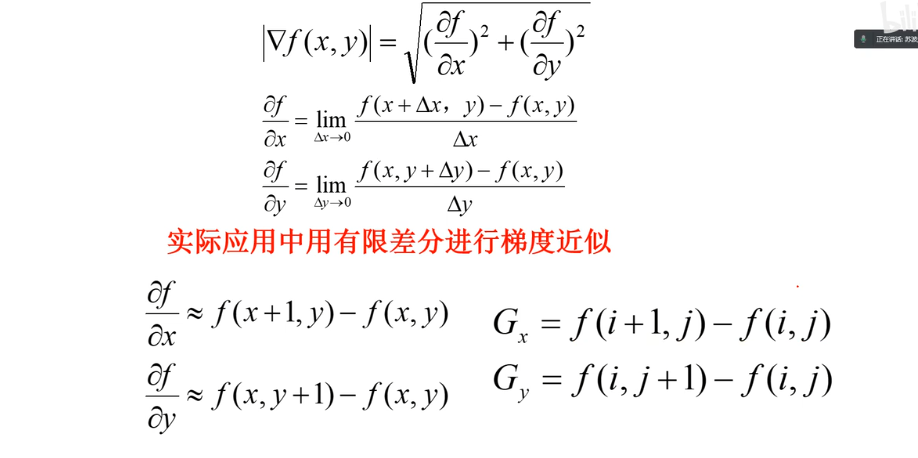

梯度法：

1.5.2.1.3. 频率域

• 图像低频部分：灰度均匀的区域对应低频部分
• 图像高频部分：噪声、边缘、细节对应高频部分

滤波器:

• 低通滤波器：允许低频部分通过，滤除高频部分
• 高通滤波器：允许高频部分通过，滤除低频部分

频域处理的过程：

频域处理步骤： 1) 进行快速傅里叶变换 2) 生成滤波器 3) 在频域中使用滤波器进行卷积 4) 反向傅里叶变换得到图形

1.5.2.1.3.1. 低通滤波器

低通滤波器滤除高频如噪声、边缘，用于图像平滑

dev_close_window()
read_image (img,'fabrik')
dev_open_window_fit_image(img,0,0,-1,-1,WindowHandle)
dev_display(img)
*加噪声
add_noise_white(img,imgNoise,20)
get_image_size(imgNoise,width,height)
*创建低通滤波器
gen_lowpass (imgLowpass,0.3, 'none', 'dc_center', width, height)
*进行傅里叶变换得到频率图像
fft_generic (imgNoise,imgFFT,'to_freq', -1, 'sqrt', 'dc_center', 'complex')
*进行低通滤波
convol_fft (imgFFT,imgLowpass,imgConvol)
*反向傅里叶变换
fft_generic (imgConvol,imgResult,'from_freq', -1, 'sqrt', 'dc_center', 'complex')

*显示图像
dev_display(imgResult)

1.5.2.1.3.2. 高通滤波器

高通滤波器滤除低频成分，用于图像锐化

1.5.2.1.3.3. 同态滤波增强

同态滤波是把图像的照明和反射模型作为频域处理的基础，将亮度范围压缩和对比度增强的频域处理方法。

一幅图像f(x,y)可以用它的照明分量i(x,y)和反射分量r(x,y)表示： f(x,y)=i(x,y)*r(x,y)

同态滤波是改善图像照度不均的一种方法，以便后续进行二值化处理。

1.6. 图像分割

1.6.1. 阈值分割

按灰度值进行分割的图像分割方法
